Explorer les pompes à boîtier divisé : structure, fonctions et principaux avantages

Dans les systèmes de manipulation de fluides, les pompes jouent un rôle crucial en garantissant un transfert fiable et efficace des liquides entre les industries. Parmi les nombreux types de pompes centrifuges disponibles, les pompes à corps divisé se distinguent par leur durabilité, leur efficacité et leur adaptabilité aux opérations à grande échelle. Ils sont fréquemment utilisés dans les réseaux d'approvisionnement en eau, les systèmes CVC, l'irrigation, les centrales électriques et les processus industriels où un fonctionnement continu est vital. Comprendre leur structure, leurs fonctions et leurs avantages aide à prendre des décisions éclairées concernant leur sélection et leur application.

Structure de Pompes à boîtier divisé
La caractéristique déterminante d'une pompe à boîtier divisé est son boîtier, qui peut être divisé en deux sections pour un accès facile aux composants internes. Cette conception « divisée » rend la pompe distinctive par rapport aux pompes centrifuges standard. Selon l'orientation du split, ces pompes sont classées en deux types principaux :

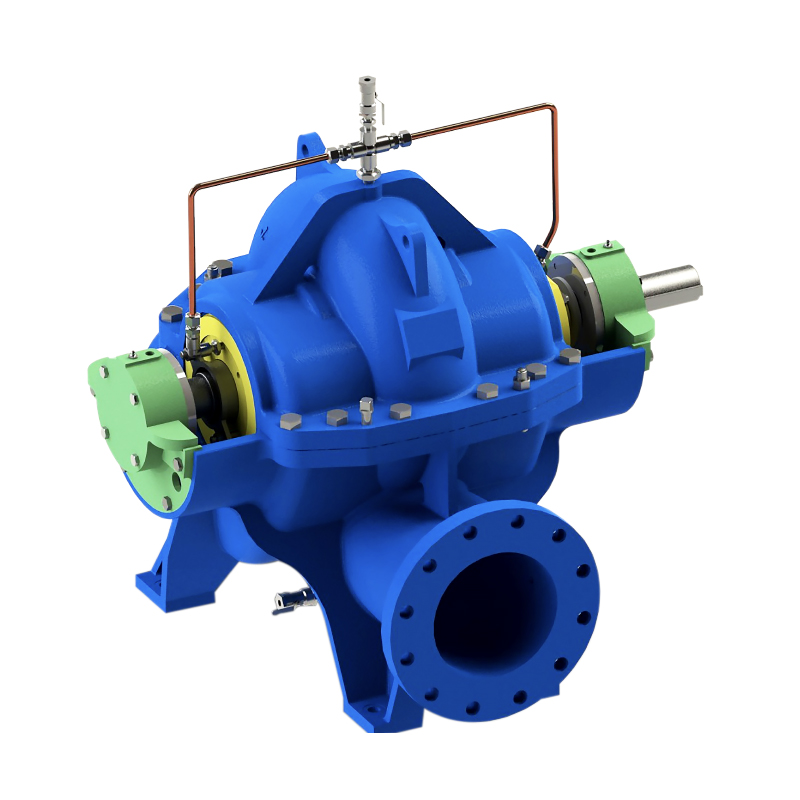

1. Pompes à boîtier divisé horizontal – Le boîtier se divise horizontalement le long de l'arbre, ce qui facilite le levage de la moitié supérieure du boîtier pour l'inspection et la maintenance. Cette conception est largement utilisée pour les applications industrielles et hydrauliques de grande capacité.

2. Pompes à boîtier divisé vertical – Le boîtier se divise verticalement et l'arbre est également positionné verticalement. Ces pompes sont souvent utilisées dans des applications où l'espace au sol est limité mais où une solution compacte et de grande capacité est nécessaire.

À l’intérieur du boîtier, la pompe contient une turbine à double aspiration. Cette conception permet au fluide d'entrer simultanément des deux côtés de la roue, équilibrant la poussée axiale et améliorant l'efficacité. Les roulements sont positionnés aux deux extrémités de l'arbre pour assurer la stabilité, réduire les vibrations et prolonger la durée de vie opérationnelle.

Fonctions des pompes à boîtier divisé
Le rôle principal d’une pompe à corps divisé est de déplacer de grands volumes de liquide avec une pression constante et une perte d’énergie minimale. Leur conception hydraulique leur permet de traiter efficacement l’eau propre, l’eau de mer et les fluides industriels légers. Les fonctions typiques incluent :

Approvisionnement et distribution d'eau – Ils sont largement utilisés dans les réseaux d'aqueduc municipaux pour pomper de grandes quantités d'eau sur de longues distances.
Systèmes d'irrigation – Leur capacité à fournir des débits élevés les rend adaptés aux projets d'irrigation agricole.
Applications CVC – Dans les bâtiments commerciaux, ils font circuler de l’eau réfrigérée et chaude pour le contrôle climatique.
Systèmes de protection contre les incendies – De nombreuses pompes à incendie utilisent une construction à boîtier divisé en raison de leur fiabilité et de leur conformité aux normes de sécurité.
Opérations industrielles – De la production d’électricité à l’exploitation minière, les pompes à corps divisé prennent en charge les processus nécessitant une circulation et un refroidissement continus de l’eau.

Principaux avantages des pompes à boîtier divisé
Les pompes à corps divisé sont privilégiées dans les opérations critiques, non seulement pour leur conception, mais également pour les nombreux avantages qu'elles offrent.

1. Haute efficacité
La conception de la turbine à double aspiration minimise les pertes hydrauliques et équilibre la poussée axiale, ce qui se traduit par une efficacité opérationnelle élevée. Cela réduit la consommation d’énergie et diminue les coûts d’exploitation au fil du temps.

2. Facilité d'entretien
Le boîtier divisé rend les composants internes tels que les roulements, les joints et les roues accessibles sans perturber l'alignement du moteur ni retirer la tuyauterie connectée. Cela réduit les temps d’arrêt et simplifie l’entretien de routine.

3. Performances fiables
Grâce à des roulements supportant l'arbre aux deux extrémités, les pompes à carter divisé sont très stables, fonctionnent avec un minimum de vibrations et offrent une longue durée de vie. Cela les rend fiables pour les applications à service continu.

4. Capacité et débits élevés
Ces pompes peuvent traiter de grands volumes de liquide à des hauteurs d'eau relativement faibles à moyennes, ce qui est idéal pour les systèmes de distribution, de refroidissement et de circulation d'eau.

5. Durabilité
Les pompes à boîtier divisé sont conçues pour résister à des conditions de fonctionnement exigeantes. Lorsqu'ils sont fabriqués avec des matériaux résistants à la corrosion, ils peuvent gérer l'eau de mer et d'autres fluides difficiles sans compromettre leur durée de vie.

6. Polyvalence
Disponibles en différentes tailles, matériaux et configurations, les pompes à corps divisé peuvent être adaptées aux applications municipales, industrielles, agricoles et commerciales.

Choisir des pompes à boîtier divisé pour votre application
Lorsque vous envisagez une pompe à corps divisé, plusieurs facteurs doivent être évalués :
Exigences en matière de débit et de hauteur d’eau – Assurez-vous que le modèle sélectionné répond aux demandes hydrauliques du système.
Caractéristiques du fluide – Déterminez si le liquide est de l'eau propre, de l'eau de mer ou de l'eau traitée chimiquement, car cela affecte la sélection des matériaux.
Conditions d'installation – La disponibilité de l'espace peut influencer le choix entre les pompes à boîtier divisé horizontales et verticales.
Planification de la maintenance – Évaluez les stratégies d’accessibilité et d’entretien pour optimiser le fonctionnement à long terme.
Considérations relatives aux coûts – Évaluez à la fois l’investissement initial et les coûts d’exploitation sur toute la durée de vie, y compris la consommation d’énergie et la maintenance.

Conclusion
Les pompes à corps divisé combinent efficacité, fiabilité et facilité d'entretien, ce qui en fait une excellente solution pour les applications de manipulation de fluides à grande échelle. Leur conception à double aspiration, leur fonctionnement stable et leur longue durée de vie les rendent indispensables dans les industries où des performances continues sont essentielles. Que ce soit pour l'approvisionnement en eau municipale, l'irrigation, les systèmes CVC ou la protection incendie, les pompes à corps divisé offrent des résultats constants et une valeur à long terme.
