Comment choisir la série de pompes à lisier adaptée à votre application ?

Pompes à lisier sont conçus pour déplacer des mélanges abrasifs et à haute densité de liquides et de solides dans les opérations d'exploitation minière, de dragage, de production d'électricité et de traitement industriel. Étant donné qu'aucune conception de pompe unique ne fonctionne correctement dans toutes les applications, les fabricants proposent plusieurs séries, chacune étant conçue pour des conditions de débit, des tailles de particules et des exigences d'installation spécifiques. Choisir la mauvaise série peut entraîner une usure prématurée, des temps d'arrêt fréquents et des coûts de maintenance plus élevés, tandis que choisir la bonne série améliore l'efficacité et prolonge la durée de vie de l'équipement. Cet article passe en revue les principales séries de pompes à lisier disponibles sur le marché et explique comment les adapter à la bonne application.

Comprendre les facteurs clés avant de sélectionner une pompe à lisier

Avant de comparer les séries de pompes, il est utile d’identifier les conditions de fonctionnement qui détermineront la conception la mieux adaptée. Le choix d'une pompe à lisier dépend généralement de la concentration et de l'abrasivité des solides pompés, du débit et de la hauteur requis, de l'environnement d'installation et de l'espace disponible pour la pompe et ses fondations.

• Taille des particules et dureté : les solides grossiers ou très abrasifs nécessitent des pièces d'usure plus épaisses et des vitesses de turbine plus lentes.
• Concentration du lisier : une teneur plus élevée en matières solides augmente les taux d'usure et nécessite souvent des carters plus résistants.
• Exposition chimique : les boues corrosives, telles que celles trouvées dans les systèmes de désulfuration, nécessitent une métallurgie ou un revêtement en caoutchouc compatible.
• Type d'installation : les installations en surface, submersibles ou à puisard vertical favorisent chacune des configurations de pompes différentes.
• Débit et hauteur requis : la courbe de la pompe doit correspondre à la demande du système sans fonctionner trop loin de son point de meilleur rendement.

Pompes à lisier horizontales série AH : la bête de somme à usage général

La pompe à lisier horizontale de la série AH est l'une des conceptions les plus largement utilisées dans l'exploitation minière et le traitement des minéraux en raison de sa construction robuste et de sa polyvalence. Construite avec une configuration horizontale à un étage et à aspiration unique, la série AH gère des boues haute densité contenant des particules grossières et est couramment utilisée dans des applications telles que le transport de résidus, la manipulation de concentrés minéraux et la déshydratation générale des mines. Ses doublures d'usure remplaçables et son boîtier à paroi épaisse lui permettent de résister à une usure abrasive continue, ce qui en fait un choix pratique lorsque la durabilité et les longs intervalles d'entretien comptent plus que la taille compacte.

Pompes à lisier horizontales série ZS : performances équilibrées pour une utilisation moyenne

La pompe à lisier horizontale de la série ZS offre une configuration horizontale similaire à celle de la série AH, mais est généralement optimisée pour les applications à abrasion moyenne et à débit modéré. Il convient aux usines de traitement qui ont besoin de performances fiables sans l'épaisseur de tubage la plus lourde requise pour les conditions minières les plus difficiles. Les installations traitant de la préparation du charbon, du traitement du sable et du gravier, ou du transfert de boues industrielles en général, trouvent souvent que la série ZS offre un bon équilibre entre coût, efficacité et résistance à l'usure, en particulier lorsque les solides sont modérément abrasifs plutôt qu'extrêmement grossiers.

Pompes à boue série SLN : conçues pour les boues visqueuses à haute densité

La pompe à boue de la série SLN est spécialement conçue pour pomper des boues épaisses et de haute densité et des boues lourdes qui submergeraient une pompe à boue standard. Cette série est couramment utilisée dans les opérations de dragage, la manipulation de la boue dans les applications de forage et le transport de résidus épaissis. Sa conception comprend généralement un passage d'écoulement plus grand et une roue robuste capable de pousser des matériaux visqueux à haute teneur en solides sans colmatage, ce qui en fait le choix préféré lorsque le lisier se comporte davantage comme de la boue que comme un mélange liquide à écoulement libre.

Pompes à lisier submersibles SP : idéales pour les applications de puisard et de fosse

Les pompes à lisier submersibles SP sont installées directement dans le lisier, éliminant ainsi le besoin de tuyauterie d'aspiration et réduisant le risque de cavitation. Cette configuration verticale immergée fonctionne bien dans les puisards, les bassins de résidus et l'assèchement des excavations où les contraintes d'espace ou les niveaux de liquide fluctuants rendent une pompe horizontale montée en surface peu pratique. Étant donné que le moteur et la pompe sont combinés en une seule unité submersible, ces pompes simplifient également l'installation dans des zones confinées ou difficiles d'accès, même si elles nécessitent généralement une planification de maintenance plus minutieuse puisque l'entretien implique de retirer l'unité du puisard.

Pompes de circulation de désulfuration ASP1040 : conçues pour les environnements corrosifs

Les systèmes de désulfuration des gaz de combustion (FGD) dans les centrales électriques font circuler une boue calcaire à la fois abrasive et chimiquement corrosive. La pompe de circulation de désulfuration ASP1040 est spécialement conçue pour cet environnement, souvent dotée de matériaux résistant à la corrosion ou de revêtements spécialisés en caoutchouc et en métal qui résistent aux effets combinés de l'abrasion et des attaques chimiques. Le choix de cette série par rapport à une pompe à lisier à usage général est important dans les applications FGD, car les matériaux d'usure standard peuvent se dégrader rapidement lorsqu'ils sont exposés aux sous-produits acides générés pendant le processus de désulfuration.

Pompe de dragage résistante à l'usure très efficace ASP1050 : conçue pour le dragage à grand volume

La pompe de dragage ASP1050 est conçue pour les projets de dragage à grande échelle qui nécessitent de déplacer de grands volumes de sable, de gravier et de sédiments sur de longues distances. Sa construction résistante à l'usure répond à l'abrasion extrême causée par une exposition continue à des matériaux grossiers et de haute densité, tandis que sa conception hydraulique axée sur l'efficacité contribue à réduire la consommation d'énergie lors d'un fonctionnement prolongé. Cette série est bien adaptée aux projets de dragage de rivières, de remise en état des terres et d'entretien portuaire où la fiabilité sur des durées de fonctionnement longues et continues est une priorité.

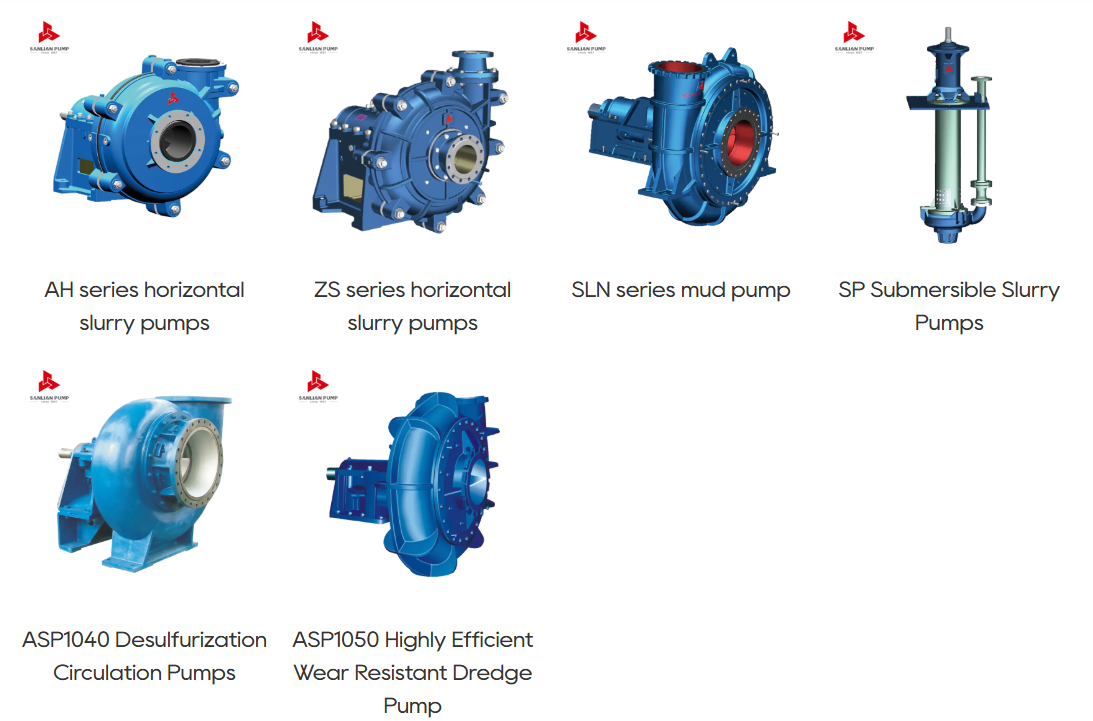

Comparaison des séries de pompes à lisier en un coup d'œil

Le tableau ci-dessous résume les principales applications de chaque série afin de vous aider à affiner le bon choix en fonction des conditions de fonctionnement.

Étapes pour affiner la bonne série de pompes

La sélection de la bonne série de pompes à lisier est plus facile lorsqu'elle est abordée comme un processus étape par étape plutôt que comme une décision unique. Les étapes suivantes peuvent aider à guider l’évaluation.

• Identifiez les propriétés physiques de la boue, notamment la taille des particules, la concentration et la viscosité, pour exclure rapidement les conceptions inappropriées.
• Déterminez si l'installation nécessite une pompe horizontale montée en surface ou une unité submersible en fonction de l'espace disponible et de l'accès.
• Vérifiez l'exposition à des produits chimiques qui peuvent nécessiter des matériaux résistants à la corrosion, comme on le voit dans les environnements de désulfuration ou d'exploitation minière acide.
• Adaptez le débit et les performances de la pompe au point de fonctionnement réel du système, en évitant les sélections surdimensionnées ou sous-dimensionnées.
• Tenez compte de l’accès pour la maintenance et de la fréquence prévue de remplacement des pièces d’usure, en particulier pour les opérations continues et à grand volume comme le dragage.

Erreurs de sélection courantes à éviter

Même les opérateurs expérimentés sélectionnent parfois une série de pompes à lisier en fonction du coût ou de la familiarité plutôt que des exigences réelles du processus. Le choix d'une pompe horizontale à usage général pour une application hautement corrosive, par exemple, peut entraîner une défaillance rapide du revêtement et des arrêts imprévus. De même, l’installation d’une pompe horizontale standard dans un environnement à niveau de puisard fluctuant au lieu d’une unité submersible peut provoquer une cavitation et un débit irrégulier. Prendre le temps d'adapter la série de pompes à la combinaison spécifique de solides, de produits chimiques et de conditions d'installation permet d'éviter ces faux pas coûteux et d'obtenir des performances plus prévisibles et plus durables.

Pensées finales

Les séries de pompes à lisier telles que AH, ZS, SLN, SP, ASP1040 et ASP1050 répondent chacune à des défis opérationnels distincts, de l'abrasion importante dans l'exploitation minière à la circulation corrosive dans les systèmes de désulfuration et le dragage à grand volume. En évaluant soigneusement les propriétés des boues, les contraintes d'installation et l'exposition aux produits chimiques avant de faire une sélection, les opérateurs peuvent choisir une série de pompes offrant des performances fiables tout en minimisant les temps d'arrêt et les coûts de maintenance liés à l'usure.
