Sélection d'une pompe à débit mixte: Considérations clés pour des performances optimales

Les pompes à débit mixtes sont largement utilisées dans les industries qui nécessitent des débits élevés à des têtes modérées. Poussant l'écart entre l'écoulement axial et les pompes d'écoulement radial, ces pompes combinent les caractéristiques des deux pour fournir un mouvement de fluide efficace dans des applications telles que l'irrigation, le contrôle des inondations, la circulation de l'eau de refroidissement, les systèmes de drainage et certains processus chimiques. La sélection de la bonne pompe à débit mixte est cruciale pour assurer l'efficacité du système, minimiser les coûts opérationnels et éviter la défaillance mécanique.

Qu'est-ce qu'un Pompe à débit mixte ?

Une pompe à débit mixte est un type de pompe centrifuge dans laquelle le fluide subit un mouvement radial et axial lorsqu'il passe par la roue. Contrairement aux pompes d'écoulement radiales, qui poussent le liquide perpendiculaire à l'arbre, ou les pompes à débit axiales, qui le déplacent parallèlement à l'arbre, les pompes à débit mélangées combinent ces directions pour fournir un volume élevé à la tête moyenne.

Ils sont généralement utilisés dans:

• Plantes de traitement de l'eau
• Stations de contrôle des inondations
• Systèmes d'irrigation agricole
• Circulation de la tour de refroidissement
• Systèmes de condensat de centrales électriques
• Approvisionnement en eau municipale et industrielle

Considérations clés pour sélectionner une pompe à débit mixte

Exigences de demande

Comprendre les conditions spécifiques de votre application est le fondement de la sélection des pompes. Les facteurs importants comprennent:

Débit (q)

Déterminez le débit requis en gallons par minute (GPM) ou des mètres cubes par heure (m³ / h). Les pompes à débit mixte sont idéales pour les applications nécessitant un débit élevé, dépassant souvent 10 000 gpm.

Tête dynamique totale (TDH)

Cela comprend la portance statique, la tête de pression et la perte de friction dans le système de tuyauterie. Les pompes à débit mixtes fonctionnent généralement dans une plage de tête modérée (10 à 100 mètres).

Environnement de fonctionnement

Évaluez la nature du liquide (propre, sale, corrosif), la présence de solides, les conditions ambiantes et l'accessibilité du site d'installation. Ces facteurs influencent la conception et la sélection des matériaux de la pompe.

Conception et configuration de la pompe

Conception de la roue

Les pompes à débit mixtes présentent généralement des traits ouverts ou semi-ouverts qui créent à la fois un flux axial et radial. La roue doit être appariée aux conditions de débit / tête requises pour une efficacité optimale.

Orientation de la pompe

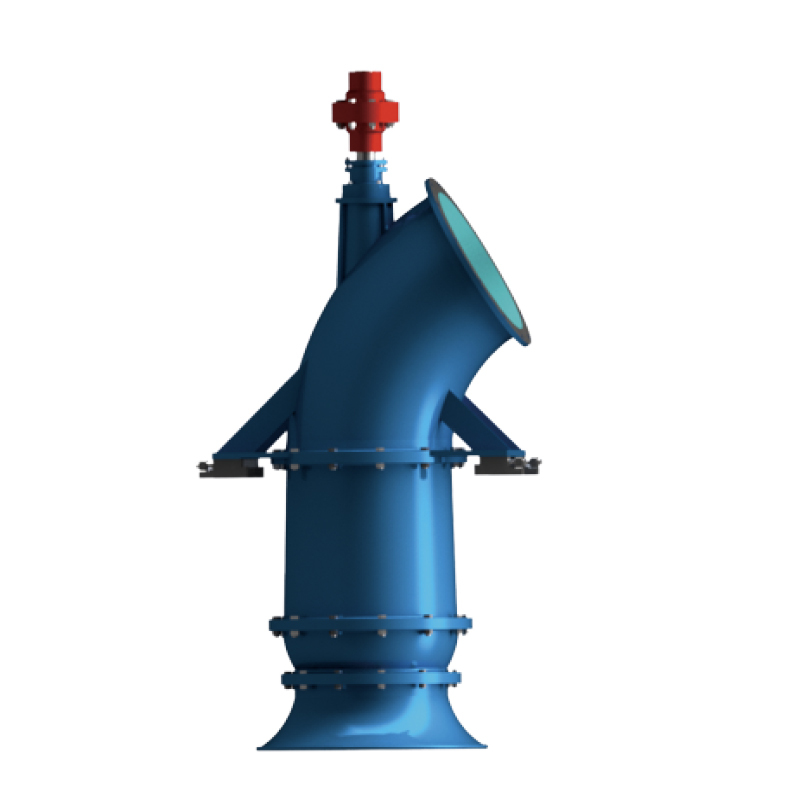

• Pompes à débit mixte verticales : Commun dans les industries de l'eau et des eaux usées; Convient pour un espace limité et des exigences de débit importantes.
• Pompes à débit mixte horizontales : Préféré lorsque l'installation verticale n'est pas pratique ou lorsqu'il est plus facile de maintenance. Un accès de maintenance est nécessaire.

Configuration d'aspiration et de décharge

Assurez-vous que la tuyauterie d'aspiration minimise l'entraînement à l'air et la turbulence. La tuyauterie de décharge doit s'adapter à l'écoulement sans pertes de friction excessives.

Courbe d'efficacité et de performance

Examinez toujours la courbe de performance de la pompe fournie par le fabricant, qui trace la tête par rapport au débit, ainsi que l'efficacité, le NPSHR (tête d'aspiration positive nette requise) et la consommation d'énergie.

Meilleur point d'efficacité (BEP)

Sélectionnez une pompe qui fonctionne près de son BEP pour le débit et la tête donné. Courir trop loin, BEP peut provoquer des vibrations, un bruit, une usure prématurée et une fiabilité réduite.

Npshr

Assurez-vous que le système fournit un NPSH adéquat disponible (NPSHA) au-dessus du NPSHR pour empêcher la cavitation, ce qui peut endommager la roue et réduire la durée de vie de la pompe.

Matériaux de construction

Les composants mouillés de la pompe doivent être compatibles avec le liquide pompé. Les matériaux communs comprennent:

• Fonte : Rentable pour l'eau propre et les liquides non corrosifs.
• Bronze ou acier inoxydable : Adapté aux environnements corrosifs ou aux applications d'eau salée.
• Acier inoxydable duplex ou super duplex : Utilisé pour des environnements agressifs ou à chlorure élevé.
• Surfaces en revêtement ou doublures en caoutchouc : Pour une protection supplémentaire contre l'abrasion ou la corrosion.

Considérez la compatibilité chimique, la résistance à l'usure et la température du liquide attendu lors du choix des matériaux.

Considérations de conduite et d'énergie

Sélection de moteur

Assurez-vous que la puissance du moteur s'aligne sur la puissance de l'arbre requise de la pompe. Les moteurs surdimensionnés peuvent gaspiller de l'énergie, tandis que les moteurs sous-dimensionnés peuvent échouer sous charge.

Compatibilité du lecteur de fréquences variables (VFD)

L'utilisation d'un VFD peut améliorer la flexibilité opérationnelle en ajustant la vitesse de la pompe pour répondre à une demande variable. Cela aide à optimiser la consommation d'énergie et à réduire le stress mécanique.

Entretien etaripabilité

Choisissez une conception de pompe qui permet une inspection facile, un remplacement de la roue et une maintenance des roulements. Les pompes verticales avec des rotors en retrait ou des conceptions horizontales de cas fendues peuvent simplifier les routines de maintenance.

Type de roulement et de joint

Sélectionnez les dispositions de roulement et les joints d'arbre appropriés (joints mécaniques ou emballage) en fonction de la pression, de la température et des caractéristiques du fluide.

Disponibilité des pièces de rechange

Confirmez la disponibilité des pièces de rechange critiques et si le fabricant offre un support de service dans votre région.

Installation et empreinte

Les pompes à débit mixtes, en particulier dans les applications de grande capacité, nécessitent suffisamment d'espace pour l'installation et l'entretien. Les pompes verticales économisent un espace de plancher mais peuvent nécessiter un équipement de levage aérien. Les pompes horizontales sont plus faciles à entretenir mais ont besoin de plus de surface de plancher.

Assurer une base solide pour soutenir le poids et les charges opérationnelles de la pompe, ainsi que l'alignement approprié de l'arbre du moteur et de la pompe pour éviter les vibrations excessives.

Conformité environnementale et réglementaire

Dans les applications municipales ou industrielles, les systèmes de pompe à débit mixte peuvent avoir besoin de se conformer aux normes environnementales, aux réglementations du bruit et aux mandats d'efficacité énergétique. Choisissez des pompes certifiées par des normes pertinentes telles que ISO, ANSI ou API si nécessaire.
